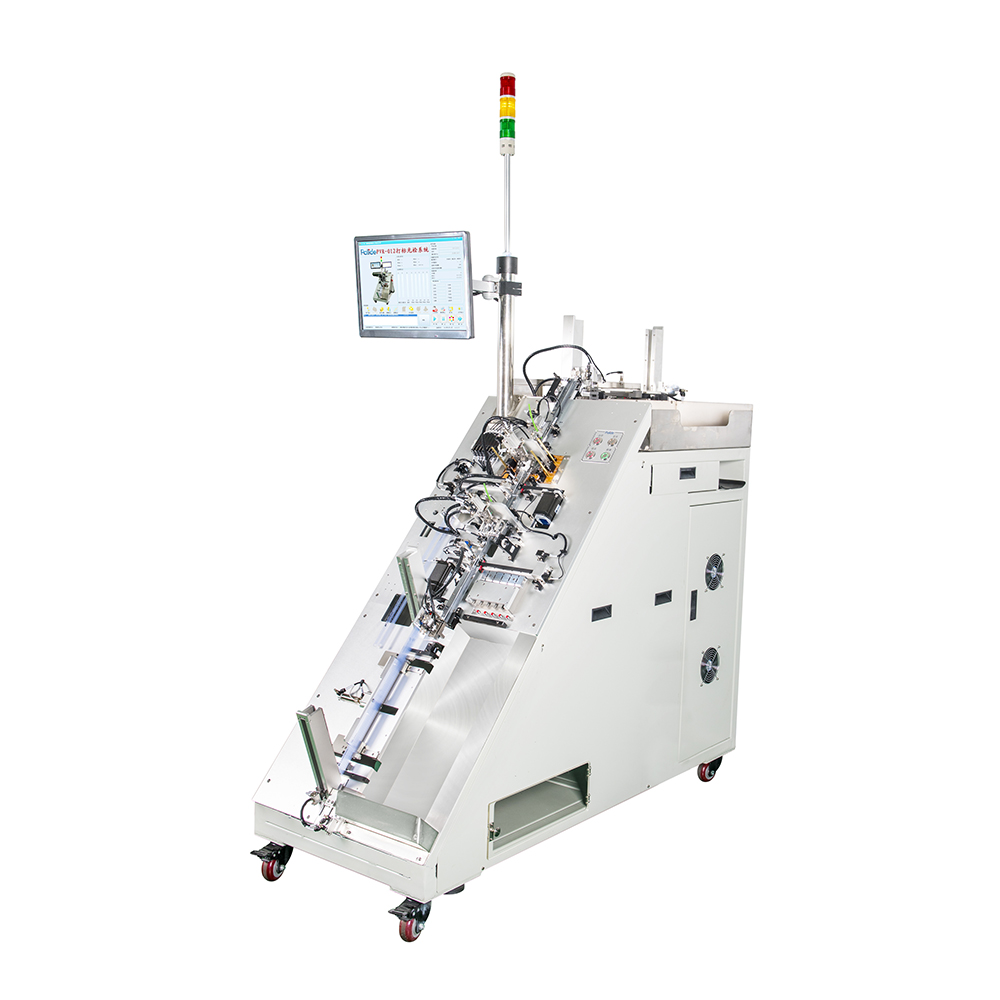

PH-012S 光耦測試打標光檢一體機
PH-012S 光耦測試打標光檢一體機
PH-012S 串聯雙工位測試打標自動分選系統具有高壓測試、電性測試、MARK 打印等功能，系統采用管裝 自動入料機構，重力式下滑進行高壓測試、電性測試并打標完成后， 由伺服馬達完成分料； 自動推管出料；專業工控機和 Windows 系統控制；系統穩定性好、生產效率高，節省人力等特點。
性能特點：
● 入料方式：料管機構自動上料，料架可堆放30-50管。
● 高壓測試工位：一個高壓測試位，可進行多顆串測。
● 電性測試工位：一個電性測試工位，可進行兩顆串測。
● 測試方式：夾測。
● 激光打標工位：可對測試后的產品 MARK 打印。
● 毛刷工位：一個毛刷除灰工位。
● 分料：由伺服馬達驅動，進行穩定精準分料。
● 出料方式：一個自動換管出料口，6 個手動插管出料口，以及 2 個高壓不良插管出料口。
● 控制系統：采用專業工控機和Windows系統控制，可實時顯示生產中每個料管產品數量、UPH值、JAM RATE以及故障位置、原因、處理方法等。
● 運行模式：自動、手動、空跑可選。
設備規格：
| 設備型號/Equipment Type | PH-012S |
| 適用封裝/Package | DIP、SOP、LSOP、SSOP |
| 小時產量/UPH | 9-12K(UPH 值依據封裝外形） |
| 分類數/Bin | 8個/站 |
| 高壓測試位 /Test Site | 1 個高壓多顆串測工位 |
| 電性測試位 /Test Site | 1 個電性雙顆串測工位 |
| 測試爪方式/ Contact Finger Mode | 夾測 |
| 打印系統/Printing system | MARK打印 |
| 控制方式/Control Mode | 工控機，Windows XP/7 |
| 電源/ Supply Voltage | AC220V±10%/50HZ |
| 功率/Power | 650W |
| 氣壓/ Air Pressure | 5-7kg/c㎡ |
| 接口/Interface Mode | TTL |
| 尺寸/Size(L*W*H) | 1650mm*950mm*1700mm |
| 重量/Weight | 550KG |
